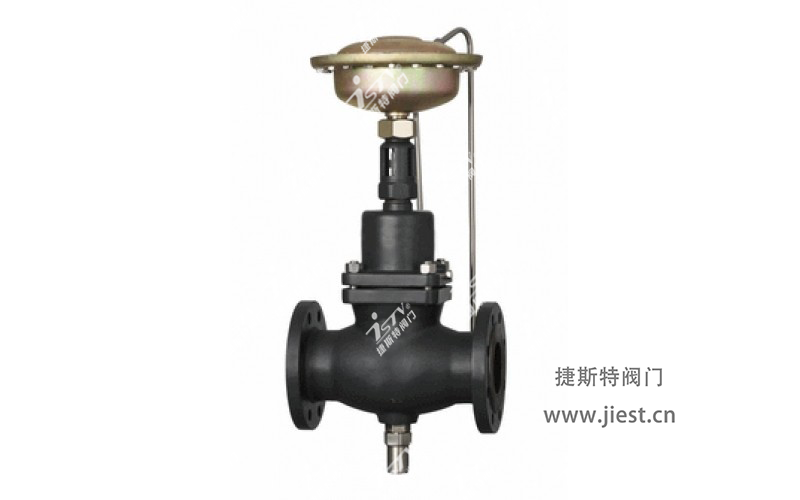

自力式流量調節閥概述：
自力式流量調節閥（流量控制閥），由一個帶設定流量的控制閥門和執行器組成，主要應對在被控流量一旦調定后，不經常改變（調整）的場合，適用于非腐蝕性的液體，在系統管道中的流量控制。流量調節閥的有效壓力分為0.02MPa和0.05MPa兩種，應根據實際情況選用，選取時閥前、后壓差要大于該有效壓力，可用于最高溫度200℃的非腐蝕性的液體介質。
自力式流量調節閥特點：
自力式流量調節閥閥內采用壓力平衡機構，使調節閥反應靈敏、控制精確、允許壓差大，且設定點可調且范圍寬，便于用戶在設定范圍內連續調整流量。它集檢測、控制、執行諸多功能于一閥，自成一個獨立的儀表控側系統，正確使用這種閥門，可以方便地實現系統的流量分配；可以實現系統的動態平衡；可以大大簡化系統的調試工作；可以穩定泵的工作狀態等。
自力式流量調節閥參數：
| 閥體 |
| 公稱通徑 | Dn15、20、25、32、40、50、65、80、100、125、200、250mm |
| 公稱壓力 | PN1.6、4.0MPa |
| 法蘭標準 | ANSl、JIS、DIN、GB、JB(特殊可按用戶提供) |
| 閥體材料 | 特材：鈦、鎳、蒙乃爾合金、哈氏合金、鋯、鉭、904L、908L、909L、JSC4、JSC6、A105、WCB、WC6、WC9 雙相不銹鋼：2205、2507、JSTDLB2、CD4MCu 奧氏體不銹鋼：SUS309S、254SMo、310S、317L 不銹鋼：304、321、316、316L、316LA |
| 閥芯材料 | 硬密封:不銹鋼 |
| 軟密封:不銹鋼鑲嵌橡膠圈 |
| 壓力平衡 | 不銹鋼波紋管( DN15-125)、平衡膜片( DN150-250) |
自力式流量調節閥工作原理：
自力式流量調節閥無需外加驅動能源，依靠被調介質自身的壓力為動力源及其介質壓力變化，按設定值進行自動調節的節能型控制裝置。它集檢測、控制、執行諸多功能于一閥，自成一個獨立的儀表控側系統。
自力式流量調節閥結構組成：

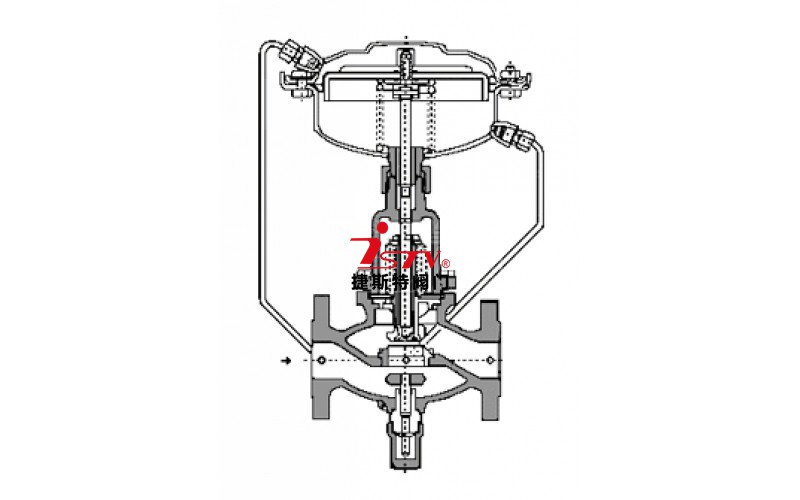

| 結構簡圖 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 限流器 | 閥體 | 閥座 | 閥軸 | 閥蓋 | 波紋管 | 膜蓋 | 膜片 | 充注閥 |
自力式流量調節閥溫度范圍：
| 允許工作溫度 |
| 公稱通徑 |
| 15-125mm | 150-250mm |
| 密封型式 | 硬密封 | ≤150℃ | ≤140℃ |
| 冷卻罐≤200℃ | 冷卻罐和加長≤200℃ |
| 軟密封 | ≤150℃ |
