一、前言

    API 6A暗桿平板閥前密封原理：在沒有壓力或低壓的情況下，通過閥座后的波形彈簧提供預緊力，推動閥座壓向閘板，并與之貼合實現密封，當有壓力時，通過閥座前后形成的密封比壓，產生推力，使閥座向閘板移動并且貼合在入口端實現密封。

    一般情況下，閘板的厚度大于設計計算得出的閘板最小厚度即可，但是由于暗桿平板閘閥閘板中間設計不通孔以裝配閥桿，導致受壓時閘板變形量過大。而且經過密封試驗，這一系列的閥門均在閘板上口出現了不同程度的泄漏。根據幾臺樣機出現的不同結果，結合其相應閘板的單邊厚度，分析得出，其出現泄漏及泄漏的程度都與閘板單邊厚度有關，故采用 COSMOS有限元分析與試驗相結合的方式來解決這個難點。

    二、分析閘板厚度對受壓變形的影響

    首先，對閘閥2-1/16GBNⅠ10MJ的閘板進行分析，通過有限元分析得出同一種閘板不同厚度的變形情況：

    l）改進前閘板厚度42mm，閘板單邊厚度7mm，如圖1所示，圖2是在10000psi（1psi=6.895kPa）壓力下閘板的位移量，密封面最外圈從閘板下口開始逆時針方向測量一周的位移量如圖3。

    圖 1 改造前閘板

    圖 2 改造前閘板位移量

    圖 3 密封圈一周位移量

    分析結果，得出：閘板受壓時，閘板上口為變形即位移最大處，最大位移為0.026mm，閘板左右兩側為變形即位移最小處，最小位移為0.011mm左右，相對位移為0.015mm。

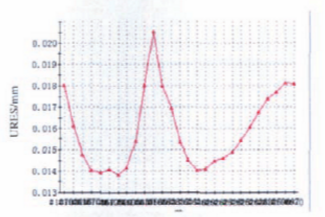

    2）改進后閘板厚度48mm，閘板單邊厚度10mm，在10000psi壓力下閘板的位移量如圖4，圖5表示密封面最外圈從閘板下口開始逆時針方向測量一周的位移量。

    圖 4 改造后閘板位移量

    圖 5 改造后密封面一周位移量

    分析結果，得出：閘板受壓時，閘板上口為變形即位移最大處，最大位移為0.0205mm，閘板左右兩側為變形即位移最小處，最小位移為0.014mm左右。相對位移為0.0065mm。

    其次，對閘閥3-1/16GBNⅠ10MJ的閘板進行分析，通過有限元分析得出同一種閘板不同厚度的變形情況，測量方法同前，從閘板密封面下口開始沿密封圈外圓逆時針方向測量。

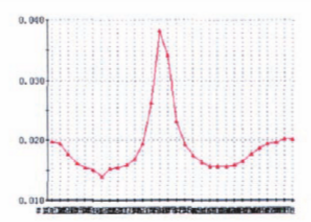

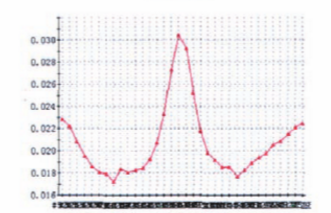

    閘板厚度為50mm，閘板單邊厚度7mm時，在10000psi壓力下密封面最外圈從閘板下口開始逆時針方向測量一周的位移量如圖6，閘板厚度為60mm，閘板單邊厚度12mm時，密封面最外圈從閘板下口開始逆時針方向測量一周的位移量如圖7。

    圖 6 閘板厚度為50mm，閘板單邊厚度7mm時密封面一周的位移量

    圖 7 閘板厚度為60mm，閘板單邊厚度12mm時密封面一周的位移量

    同理，閘板厚度為50mm 時，最大位移為0.038mm左右，最小位移為0.014mm左右。相對位移為0.024mm；厚度為60mm時，最人位移為0.0301mm左右，最小位移為0.017mm左右。相對位移為0.0131mm。

    三、分析閥座密封面寬度對受壓變形的影響

    對閘閥3-1/16GBNⅠ15MJ的閘板進行分析，理論分析得知，如果密封面寬度稍微加大，可以增加受壓時閘板的支撐面積，如圖8所示，可以減小受壓時的變形，通過有限元分析，得出如下結論。

    圖 8 閘板支撐面積

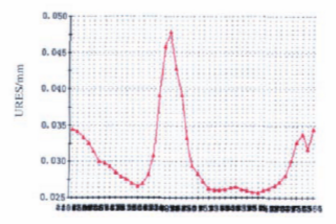

    閘板厚度為60mm，單邊厚度為13mm時分析得出的密封面變形位移如圖9，最大位移最為0.047mm左右，最小位移為 0.026mm，相對位移量為0.021mm。

    圖 9 閘板厚度為60mm，單邊厚度為13mm時密封面變形位移

    閘板厚度為66mm，單邊厚度為16mm，密封面寬度不變時，分析得出的密封面變形位移如圖10，最大位移量為 0.0445mm左右，最小位移為0.0275mm，相對位移量為0.017mm。

    圖 10 閘板厚度為66mm，單邊厚度為16mm時密封面變形位移

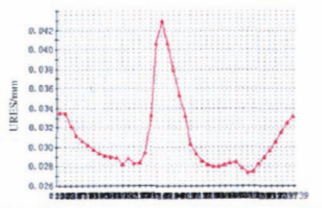

    閘板厚度為60mm，單邊厚度為13mm 密封面寬度增加1.5mm時分析得出的密封面變形位移如圖11，最大位移量為0.044mm左右，最小位移為0.025mmm，相對位移量為0.019mm。

    圖 11 閘板厚度為60mm，單邊厚度為13mm，密封面寬度增加1.5mm時分析得出的密封面變形位移

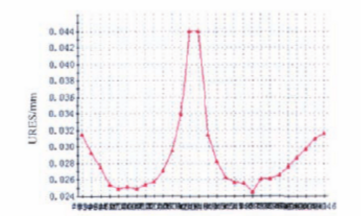

    閘板厚度為66mm，單邊厚度為16mm，密封面寬度增加1.5mm時分析得出的密封面變形位移如圖12，最大位移量為 0.043mm左右，最小位移為0.027，相對位移量為0.016mm。

    圖 12 閘板厚度為66mm，單邊厚度為16mm，密封面寬度增加1.5mm時分析得出的密封面變形位移

    四、結論

    根據以上分析結果，不難看出，影響密封的因素主要有兩個：第一是閘板的厚度，第二是密封面寬度。尤其是在更高磅級的情況下，密封面的寬度起著比較大的作用。不僅如此，在改變閘板厚度等因素時，還應將與之相關聯的尺寸也進行相應的改變，不要產生過大的厚度差。

    根據理論分析進行改進的3臺樣機已經全部試驗成功。因此在設計計算時，閘板的厚度除了要滿足計算的結果之外，還要符合分析結果；密封面的計算不僅要滿足密封比壓的要求，還應特殊考慮閥前密封這一特點。兩者結合考慮，可大大改善閥門的密封性能，達到分析結果滿足閘板密封面最外側的相對變形位移量在0.015mm左右。

    API 6A閥門磅級大于或等于10000psi的閥門屬于高磅級閥門，雖然比較不容易實現，但是在理論分析與試驗相結合的努力下，API 6A高磅級暗桿平板閥前密封類別的閥門設計試驗初見成效，已有幾臺樣機試驗成功。但是更多的可能影響暗桿閘閥閥前密封性能的因素還值得進一步去探討和研究。
